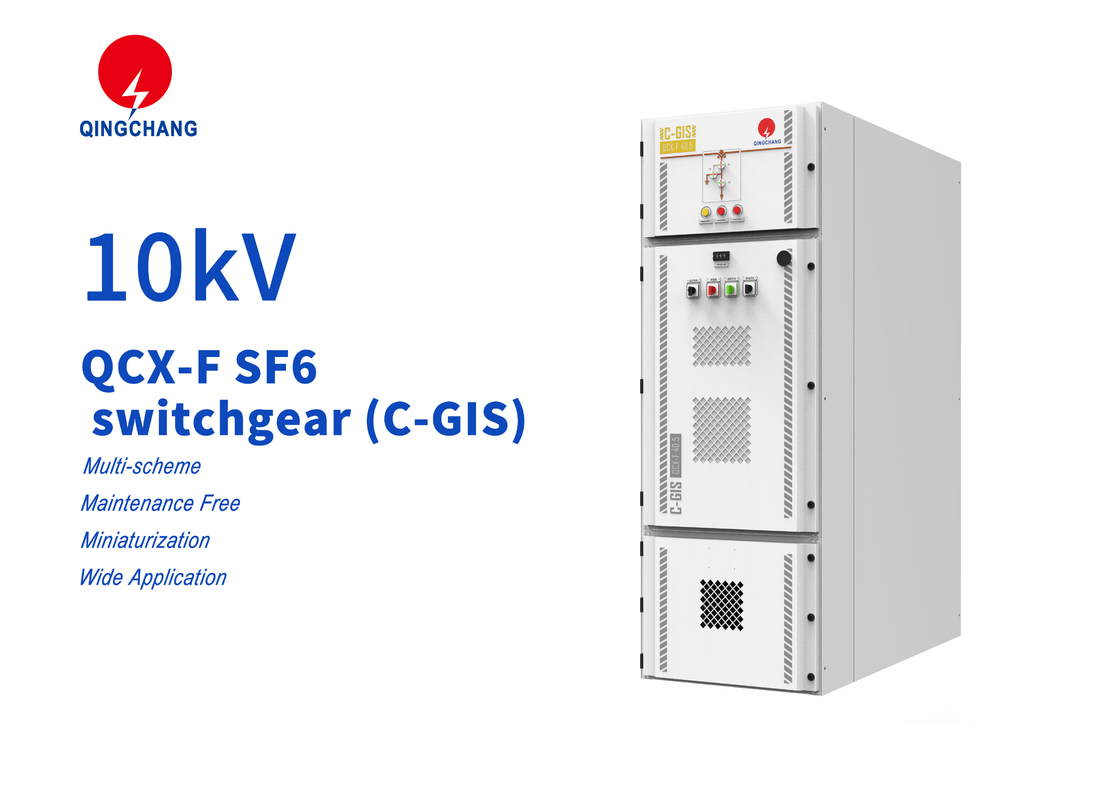

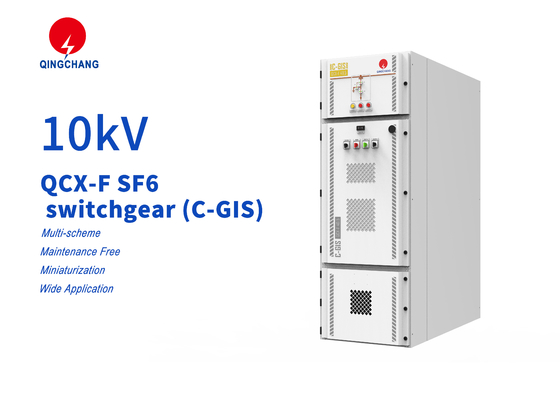

10kV SF6 가스 단열 금속 폐쇄 스위치 장치 C-GIS

브랜드 이름:	Qingchang

상세 정보

제품 설명

상세 정보

Place of Origin:

China

Insulation method:

gas insulated

voltage level:

10kV

강조하다:

SF6 가스 단열 금속 폐쇄 스위치장치

10kV 가스 단열 금속 폐쇄 스위치장치

가스 단열된 폐쇄 전기 스위치장치

제품 설명

전형적인 기본 계획

가급적 단시간 단절 전류가 1250A와 가급적 전류가 25kA인 솔루션:

10kV SF6 가스 단열 금속 폐쇄 스위치 장치 C-GIS 0

가급적 단시간 단절 전류가 1250A와 가급적 전류가 31.5kA인 솔루션:

10kV SF6 가스 단열 금속 폐쇄 스위치 장치 C-GIS 0

2500A의 가명 단시간 차단 전류와 31.5kA의 가명 전류를 가진 선택적 솔루션:

10kV SF6 가스 단열 금속 폐쇄 스위치 장치 C-GIS 2

가급적 단시간 단절 전류 3150A와 가급적 전류 40kA의 솔루션:

10kV SF6 가스 단열 금속 폐쇄 스위치 장치 C-GIS 2

가등급 매개 변수

S/N	항목		단위	매개 변수
1	정량 전압		kV	10
2	가속 전류		A	630,1250,2500,3150,4000
3	명목 주파수		Hz	50/60
4	정량력 주파수 저항 전압 ((1분)	단계별로 파스-어어드	kV	42
		격리된 거리를 넘어서	kV	48
5	등급 번개 충동 전압 (1.2/50ms)	단계별로 파스-어어드	kV	75
		격리된 거리를 넘어서	kV	85
6	주 회로 온도 상승		A	1.1*Ir
7	단시간 단절 전류		kA	25,31.5,40
8	가볍게 닫는 등급 전류		kA	63,80,100
9	가시 단회로 지속시간		s	4
10	가시 단시간 저항 전류		kA	25,31.5,40
11	정량 피크 저항 전류		kA	63,80,100
12	전기 수명 등급		/	E2
13	SF6/C4 등급 압력°C)		MPa	0.03
14	연간 가스 누출률		%	≤0.01
15	가스 탱크 보호 수준		/	IP67
16	껍질 보호 정도		/	IP4X
17	단속기의 기계적 수명		시간	10000
18	단속 스위치의 기계적 수명		시간	3000
19	지상 스위치 기계적 수명		시간	3000

제품 개요

QCX F-10kV 시리즈 SF6 가스 단열 금속 폐쇄 스위치 장비 (C-GIS) 는 유통 네트워크에 사용되는 스위치 주 단위이며 현재 국가 네트워크, 남부 네트워크, 고속 철도,지하철, 대도시, 광산, 새로운 에너지, 그리고 다른 장소.
모든 가동 부품과 스위치는 같은 스테인레스 스틸 용접 SF6 단열 밀폐 가스 챔버 안에 장착되어 있습니다. 전체 스위치 장치는 외부 환경 조건에 영향을받지 않습니다.운영 신뢰성 및 개인 안전성 확보.
스위치 단위는 모듈 방식으로 설계되어 고객 요구에 따라 자유롭게 결합 할 수 있습니다.
스위치 모듈의 일반적인 의미:
V-----회로 차단기 단위 모듈
PT----버스 바 장비 캐비닛 단위 모듈
FV-----단계 차단기 캐비닛 단위 모듈
FG-----부문 격리 캐비닛 단위 모듈
GM----버스바어 피더 캐비닛 유닛 모듈
R------케이블 연결 캐비닛 단위 모듈
M------계측용 캐비닛 단위 모듈

제품 특성

다중계획

설계에는 통합형과 스플릿형을 포함하여 프로젝트 요구 사항에 따라 선택할 수 있는 여러 스위치 스키마가 있습니다.

유지보수 무료

고전압 선수는 완전히 밀폐되어 있습니다. 단열 부싱을 통해 들어오고 나오는 선이 있습니다. 평생 유지보수가 필요 없습니다.

소형화

콤팩트한 구조로 기존의 스위치 기기와 비교하면 약 절반의 발자국을 줄입니다.

광범위 한 적용

높은 고도와 습한 해안 지역에서 사용할 수 있습니다.
