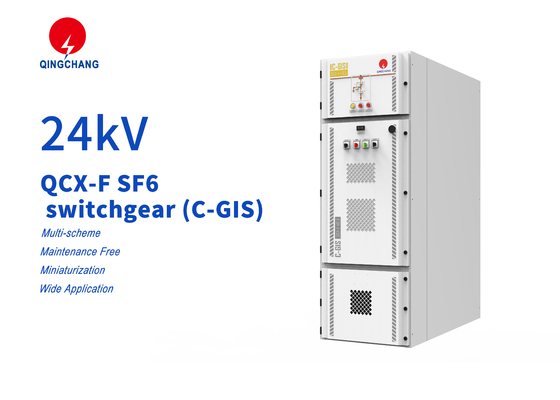

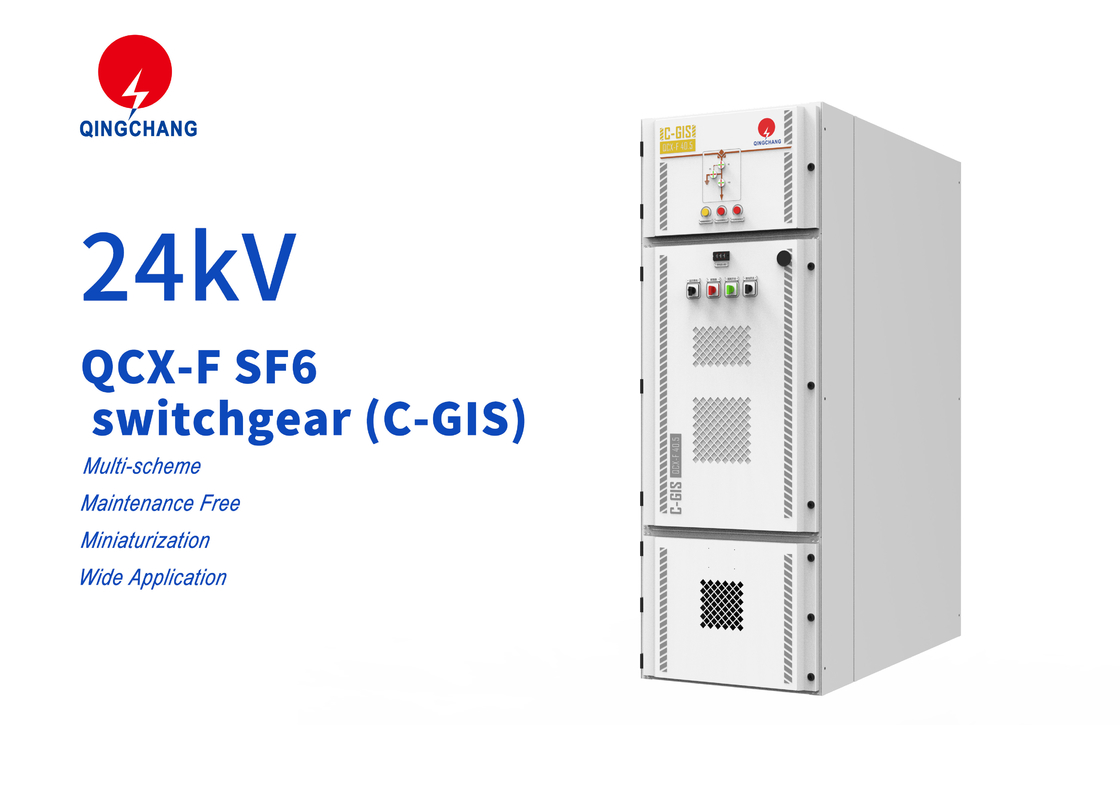

24kV SF6 Gas Isolated Metal Enclosed Switchgear C-GIS

Nama merek:	Qingchang

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Place of Origin:

China

Insulation method:

gas insulated

voltage level:

24kV

Menyoroti:

Perangkat pemutar tertutup logam 24 kV

Perangkat pemutar tertutup logam SF6

C-GIS logam tertutup

Deskripsi Produk

Rencana utama yang khas

Solusi opsional dengan arus putus jangka pendek nominal 1250A dan arus nominal 25kA:

24kV SF6 Gas Isolated Metal Enclosed Switchgear C-GIS 0

Solusi opsional dengan arus putus jangka pendek nominal 1250A dan arus nominal 31,5kA:

24kV SF6 Gas Isolated Metal Enclosed Switchgear C-GIS 0

Solusi opsional dengan arus putus jangka pendek nominal 2500A dan arus nominal 31,5kA:

24kV SF6 Gas Isolated Metal Enclosed Switchgear C-GIS 2

Solusi opsional dengan arus pemutus jangka pendek 3150A dan arus nominal 40kA:

24kV SF6 Gas Isolated Metal Enclosed Switchgear C-GIS 2

Parameter Nominal

S/N	Artikel		Satuan	Parameter
1	Tegangan nominal		kV	24
2	Listrik nominal		A	630,1250,2500,3150,4000
3	Frekuensi nominal		Hz	50/60
4	Kekuatan nominal frekuensi tahan tegangan ((1 menit)	Fase-to-phase dan Fase-to-earth	kV	42	65	95
		Melalui jarak isolasi	kV	48	79	118
5	Petir nominal tegangan impuls (1.2/50ms)	Fase-to-phase dan Fase-to-earth	kV	75	125	185
		Melalui jarak isolasi	kV	85	145	215
6	Peningkatan suhu sirkuit utama		A	1.1* Ir
7	Listrik pemutus jangka pendek nominal		kA	25,31.5,40
8	Listrik penutupan sirkuit pendek		kA	63,80,100
9	Durasi sirkuit pendek nominal		s	4
10	Nomer daya tahan jangka pendek		kA	25,31.5,40
11	Nominal puncak tahan arus		kA	63,80,100
12	Rating umur listrik		/	E2
13	SF6/C4 Tekanan nominal°C)		MPa	0.03	0.03	0.03
14	Tingkat kebocoran gas tahunan		%	≤ 0.01
15	Tingkat perlindungan tangki gas		/	IP67
16	Tingkat perlindungan cangkang		/	IP4X
17	Kehidupan mekanik pemutus sirkuit		kali	10000
18	Kehidupan mekanis dari saklar pemutus		kali	3000
19	Jangka hidup mekanis saklar pengantar tanah		kali	3000

Ringkasan Produk

QCX F-24 seri SF6 gas-isolated metal-enclosed switchgear (C-GIS) adalah unit utama switch yang digunakan dalam jaringan distribusi dan sekarang banyak digunakan di State Grid, Southern Grid, kereta api berkecepatan tinggi,kereta bawah tanah, kota-kota besar, tambang, energi baru, dan lokasi lainnya.
Semua bagian hidup dan saklar terkurung di dalam ruangan gas tertutup tersusun SF6 yang dilas stainless steel yang sama.memastikan keandalan operasional dan keselamatan pribadi.
Unit switch dirancang secara modular dan dapat dikombinasikan secara bebas sesuai dengan kebutuhan pelanggan.

Fitur Produk

Multi-skema

Ada beberapa skema switch dalam desain, termasuk jenis terintegrasi dan terbagi, yang dapat dipilih sesuai dengan kebutuhan proyek.

Gratis pemeliharaan

Konduktor tegangan tinggi benar-benar tertutup, dengan saluran masuk dan keluar melalui busing isolasi, bebas perawatan selama siklus hidup.

Miniaturisasi

Struktur kompak, mengurangi jejak sekitar setengah dibandingkan dengan switchgear tradisional.

Penerapan yang luas

Hal ini dapat digunakan di ketinggian tinggi dan daerah pesisir lembab.
